Kirjeldus

Kütuseladu katlamajaga samal tasapinnal. Kaldrotatsioon vedru etteandesüsteem, kahe täiteteoga.

HERZ-kütuse etteandesüsteemid – kõik komponendid samalt tootjalt!

Tugev stabiilne tiguetteanne, mis sobib hakkele ja pelletile. Tänu spetsiaalsele “G-küna” kujule saavutatakse häiretetta kütuse transport.

Kõrge kvaliteediline kett (toppelt) ülekandega veomootor. Tagab kõrge käivitus väändemomendi ja väikese elektri tarbe.







Horisontaalne rotatsioon vedru etteanne, koos tõusva etteande teoga, mis tagab parema laoruumi ära kasutamise.

Rotatsioon etteanne

Robustne rotatsiooni vedruga etteanne on varustatud tugeva reduktori ja surve vähendajaga, mis tagab laitmatu töö ka kõrge kütuse nivoo puhul.

Modulaarne süsteem

Rotatsioon vedru etteanne on üles ehitatud modulaarsena, et võimaldada seda paigaldada erineva suurustega lao ruumidesse.

Eelised:

Vastupidav nuutühendus

Modulaarne teo ja küna konstruktsioon

Flantsühendustega künad

Võimaldab kiiret montaaži

Kohaldatav erinevate laoruumidega

Tigu etteandesüsteemid:

Kütuseladu ja katlamaja
erinevatel tasapindadel. Horisontaalne rotatsioonivedruga etteanne ja
vertikaalne šaht.





Rotatsioon vedruetteanne, koos teoga.

Laoruumi suurima mahutavuse tagab
vedru etteandesüsteem. Sealt edasi
võib tigutranportöör olla kuni 9 meetrit
pikk ja olla tõusu nurgaga kuni 45°.



Liikuva põrandaga etteandesüsteem

Liikuv põrand hüdrauliliselt
liigutatavate elementidega ja rist
tigutransportöör

Vertikaalne lao täitesüsteem …

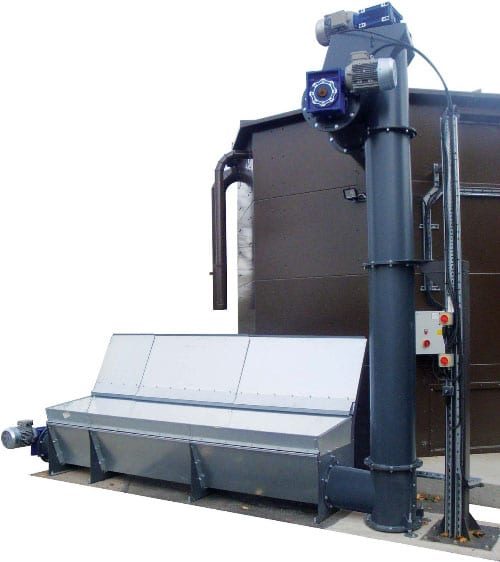

Vertikaaltäide
Puiduhake ja pelletid transporditakse peale
vastuvõtu küna täitmist vertikaalse teoga
kuni 10 meetri kõrgusesse kütuse lattu.
Spetsiaalse jaoturteoga jaotatakse laos
kütus kogu pinnale ühtlaselt laiali.

Eelised:

  • Individuaalselt kasutatav
  • Robustne
  • Vastupidav
  • Tõste kuni 10 meetri kõrgusele
  • Tänu kuum tsinkimisele on kõik kasutatavad detailid ka väli tingimustes korrosioonikindlad
  • Kütuse optimaalne jaotamine laos on võimalik tänu jaoturtigudele (pikkus kuni 12 meetrit)

Tagab optimaalse lao täituvuse …

HERZ-i vertikaal lao täitesüsteemi saab kohandada väga erinevatele ladudele ja nende tüüpidele.

Hoiuruum asub katlaruumi kõrval

Kütust transporditakse soovitud kõrgusele hoiuruumi ja katlasse põhisüsteemiga, segaja abil, paindliku kruviga, tõukuriga või vaakumiga (sõltuvalt kütuse ja paagi tüübist).

Järgnevalt mõned näited:



Kütuse vastuvõtmine künašahtis

Toppelt- vertikaal laotäitesüsteem

Toppelt tõste seadmetel kasutatakse kahte vertikaal tõste tigu ja ka kahte vastuvõtu küna. Künas asuvad kaks parallelselt tigu,
millest kumbki on ühendatud eraldi tõste teoga. Sellise lahenduse puhul saavutatakse tootlikus kuni 120 m³/h.
HERZ konstrueerib vertikaalseid lao täitesüsteeme individuaalselt vastavalt kliendi vajadusele.
